1. 设备名称：WDW-300E型微机控制电子万能试验机

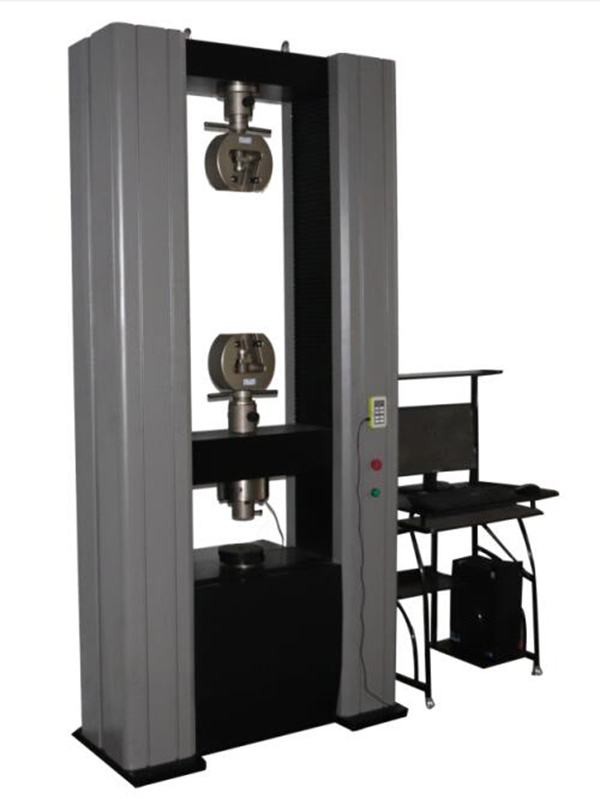

2.设备图片

3.设备简介

     WDW-300E电子万能试验机为落地门式结构，铝合金立罩美观大方。采用交流伺服电机作为动力源，圆弧同步带减速，双滚珠丝杠加载。采用高精度负荷传感器、旋转式光电编码器和电子引伸计分别对试验力、位移和变形进行测量，通过电子万能机专用控制器对三参数进行闭环控制，并且可以实现三种控制方式之间的平滑切换，具有控制精度高，适应性强，长期稳定性好等特点。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，电子拉力试验机可根据GB、JIS、ASTM、DIN、ISO等标准自动求取试验力上限值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。
4.满足试验标准

        WDW-300E电子万能试验机是根据国标《GBT16491-2008电子万能试验机》设计的，按照国标《JJG475-2008电子万能试验机计量检定规程》进行检验。该试验机软件包内置《GB/T228.1-2010金属材料 室温拉伸试验方法》、《GB/T 528-2009 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定》、《GB/T1040-2008塑料拉伸性能的测定》、《GB/T1041-2008塑料压缩性能试验》等多个试验标准，也可根据用户的要求增加修改软件，满足各种特殊试验要求。
5.功能特点

5.1机械传动部分采用圆弧同步带和高精度滚珠丝杠，运行平稳，噪音低。

5.2伺服控制器采用高速ARM芯片作为主控芯片，具有很高的运算速度和数据处理能力，能够在短时间内实现从数据采集、PID运算、以太网通讯到输出控制的整个控制过程，从而实现对试验机的精准闭环控制；具有三路模拟输入通道：1路载荷、1路电子引伸计、1路扩展通道，这三个通道全部采用独立的24位A/D转换器进行高精度数据采样，有效内码高达500000；多达15段的线性补偿和修正功能，大大提高传感器的测量范围和测量精度。

5.3控制功能：采用PID控制策略实现载荷、位移、变形的闭环控制，具有试验力、位移、变形的恒加减、恒保持功能。

5.4 通讯接口：100MHz的以太网通讯接口，与PC机实现高速数据通讯，实现采集数据实时上传和控制指令实时下发的功能，从而达到PC机实时控制试验机的目的。

5.5测控软件功能特点：

5.5.1测控软件采用全新的软件风格，具有界面美观大方、功能强大、操作简单等特点；

5.5.2可以配置任意数量的示值显示框，显示的通道、单位、小数点的位数可配置，并可以选择显示框横排或竖排；

5.5.3试验曲线框的数量从1个到3个可以任意选择，并且有多重曲线框的布局方式可任意切换，曲线框的坐标可任意选择，试验曲线可局部放大显示，并可另存为图片文件；

5.5.4可以配置多个力传感器和多个变形传感器，用户可以根据需要切换使用；

5.5.5具有三级管理权限，分别是厂家调试员、管理员、试验员；

5.5.6采用开放式的试验标准配置模式，标配的软件内置有GB/T228.1-2010、GB/T1040-2008、GB/T528-2009等多个试验标准，用户也可以方便地增加、删除或修改一个试验标准，控制步骤，可根据试验要求自由编辑；

5.5.7试验结束时能自动计算并保存试验结果数据，如力的上限值、抗拉强度、屈服强度、非比例延伸强度等，并能在试验曲线上进行特征点的显示；

5.5.8软件具有试验分析功能，可以对已经完成的试验结果进行数据分析，并可将一组内的多个试验曲线进行叠加对比；

5.5.9采用标准数据库管理试验数据，并可提供联网数据接口；

5.5.10用户可选择我公司自主开发的SingoReport报表系统来编辑和打印报表，也可以采用EXCEL表格形式来编辑和打印报表；

5.6安全保护

5.6.1当伺服电机过流、过压、超速时，伺服电机控制器会报警停机；

5.6.2限位保护：当移动横梁碰触到上、下限位时，移动横梁自动停止移动；

5.6.3自动停机：试样断裂后，移动横梁自动停止移动；

5.6.4过载保护：当负荷超过值的上限值的4%时，移动横梁自动停止移动。

6.主要技术参数：

6.1试验力上限值：300kN;

6.2试验力测量范围：0.4%~100%FS 全程不分档；

6.3 试验力精度等级：1级；

6.4 试验力分辨力：试验力上限值的1/500000；

6.5 力控速率调节范围：0.005～5%FS/S;

6.6 变形测量范围 ：0.2%~100%FS；

6.7变形示值相对误差：±0.5% 以内；

6.8变形分辨力：变形的上限值的1/500000；

6.9变形速率调节范围：0.02～5%FS/S;

6.10大变形测量范围：10～800mm(选配)；

6.11大变形示值相对误差：±1% 以内（选配）；

4.12位移示值相对误差：±0.5% 以内;

6.13横梁移动速度范围：0.001~300mm/min；

6.14横梁速度相对误差：速度低于0.01mm/min，相对误差±1% ，

速度高于0.01mm/min，相对误差±0.5% ；

6.15横梁移动距离的上限值：1400mm（可根据用户要求加长）；

6.16有效试验宽度：600mm;

6.17有效拉伸长度：600mm（可根据用户要求加长）;

6.18圆试样夹持范围：φ4～9、φ9～18、φ18～26、φ26～32mm；

6.19平试样夹持范围：宽50mm, 厚0～9 、9～18 mm；

6.20压盘直径：φ130 mm;

6.21弯曲支辊尺寸：φ30×120mm；

6.22弯曲支辊跨度的上限值：340mm；

6.23主机外形尺寸：（长×宽×高）1104×600×2420mm;

6.24电源：220±10V,  3.5kW;

6.25重量：约1250kg。

7.主要配置

7.1主机一台（济南文腾）；

7.2手动夹紧拉伸辅具一套（济南文腾）；

7.3压缩辅具各一套

7.4滚珠丝杠两根(济南黄金机械)；

7.5交流伺服电机一台（杭州九固）；

7.6传感器一只（（广州电测YZC-3 PSD30T））；

7.7计算机一台（联想启天M2300）；

7.8打印机一台(惠普HP1112)；

7.9电子万能试验机控制器(文腾)；

7.10电子万能试验机专用软件（文腾）。

7.11用户选配件：

7.11.1弯曲辅具一套（选配）；

7.11.2液压夹紧拉伸辅具一套（选配 济南文腾）

7.11.3液压夹紧油源一台（选配 济南文腾）；

7.11.4电子引伸计（宁波镇海ZES-50-10选配）。
