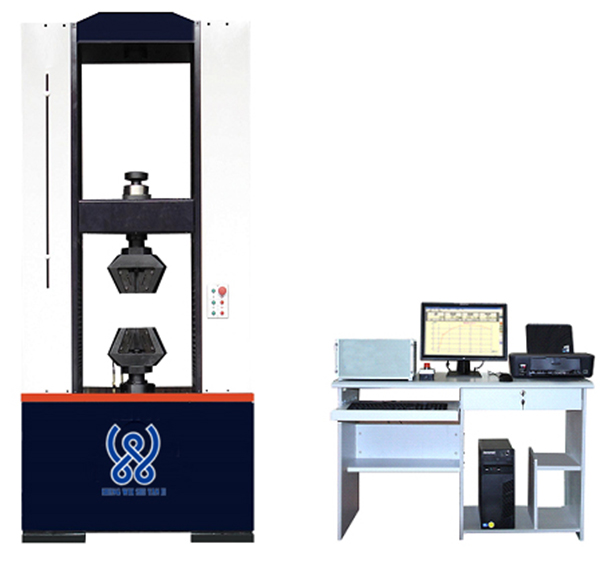

WDW-600微机控制电子万能试验机

该电子万能试验机通过我公司自主研制的控制器与主机、计算机系统组合而成，大门式结构，拉压双空间，上空间做拉伸，下空间做压缩、弯曲试验。主机结构先进，拉、压试验均无需装卸夹具，大液晶显示屏，造型美观大方，测控精准，功能强大，性能优良。加载和性能参数完全满足国家标准金属材料拉伸试验方法（GB/T228.1-2010），还可完全满足金属压缩(GB7314-87)、金属弯曲(GB/T14452-93)试验方法要求，是先进的机械设计技术与现代微电子技术结合的产物。特别适合大专院校教学使用。

▇结构原理：

1

主机部分：门式结构，采用滚珠丝杠副通过齿形同步带和日本进口松下伺服调速电机相联。位移检测采用光电编码器进行。其工作原理是通过微机控制伺服电机系统驱动滚珠丝杠副带动横梁的上升与下降，从而实现对试样的拉伸、压缩、弯曲等试验。主机刚性稳定性好，传动系统配合精度高，噪音很低，运行平稳可靠，从而提高了设备使用寿命和可靠性。

2

测量控制系统：采用我公司自主开发的先进的测量控制系统（美产32位浮点式DSP芯片）、美国世铨精密负荷传感器、日本欧姆龙光电编码器、国产品牌引伸计与计算机、打印机、日产松下伺服电机，形成数字闭环测量控制系统，从而实现试验过程的高精度自动控制，各种数量的自动高精度测量、处理，实现数据的存储、打印。

▇产品用途：

本产品是新型号智能化试验机产品，主要适用于金属、非金属以及复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等机械性测试试验，并可根据客户要求，扩展完成材料的保载等试验。可广泛地用于冶金、建材、机械、航空航天、石化、橡胶、塑料、纺织、医学等行业的科研、教学和质量检测领域等各类材料或产品的力学试验。

▇产品特点：

1

高性能：可自动精准控制试验过程，具有恒速控制、试验力控制、变形控制、应力控制，并具有自动调零、自动标定等功能，实现各种控制速率无级调速和试验力测量的无惯性。高传动性能，无间隙、无震动、噪声低、调速范围宽、精度高。具有位置自动返回功能，试验机横梁的移动（包括传感器）具有软、硬限位功能，安全可靠性高。

2

高配置：采用日本原装进口伺服电机，高精度负荷传感器和控制系统以及联想品牌计算机与HP品牌打印机。

3

高精度：负荷分辨率为1/±300000，力值误差可达±0.5%以内，变形测量精度在满量程的±0.5%之内。

4

试验参数通过计算机采集和软件处理自动控制试验过程和自动求出试验结果。由于采用了全数字式调速控制系统，可对试验机试验的全过程进行监控。自动采集处理试验数据，微机屏幕实时显示试验曲线和试验结果，并可打印试验报告和试验曲线。

5

该试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，可实现等速率负荷、等速率变形、等速率位移等试验，并可在一次试验中可实现力、变形、位移三段控制，各控制之间可平滑转换。具有力控制、变形控制、位移控制三种全数字实时闭环控制功能。

6

可显示曲线有：力——变形曲线、力——位移曲线、力——时间曲线、变形——时间曲线。

7

可进行试验力等速率控制，并可进行试验力长时间恒值保持。

8

可进行变形/位移等速率控制，并可进行变形/位移保持。

9

模块化设计，便于维护。

10

试验软件具有数据分析处理、试验数据的查询以及曲线的分析等功能。

▇技术参数：

1

规格型号

WDW-600

2

试验力上限值

600kN

3

测量精度(不确定度)

±1%（1级）

4

测量分辨力

300000码值

5

变形测量精度

±0.5%F·S

6

负荷测量范围

0.4%-100%F·S

7

变形测量范围

0.1%-100%F·S

8

位移速率控制精度

优于示值的±1%

9

横梁速度范围

0.005-500mm/min

10

活动横梁速度控制方式

速度控制为交流伺服高速系统，调速方式为计算机控制任意设定；手动设定

11

净拉伸空间

600mm

12

试验空间宽度

600mm

13

试样夹持范围

圆试样夹持范围：φ13-φ40mm；

扁试样夹持范围：0-15mm；（也可按用户要求定做）

14

电源条件

交流380V±10%/5KW

15

主机外型尺寸

1400×850×2700mm

16

主机净重

4300kg

17

环境条件

室温20℃±10℃＞相对湿度为20-80%

18

软件及用户界面：

中文Windows2000/XP平台，开放式、图示化、易操作试验软件一套

19

保护功能

超载保护，限位保护，过流、过压、超温保护

▇设备标准配置：

1

拉压双空间主机一台

2

测控系统一套（基于DSP技术，元器件采用美国AD公司进口）

3

伺服电机及驱动控制器一套（日本Panasonic）

4

600kN负荷传感器一只（美国世铨）

5

光电编码器一只（日本欧姆龙）

6

液压拉伸试验装置一套(圆试样φ13-φ26mm、φ26-φ40mm，扁试样0-15mm)

7

压缩试验装置一套

8

联想品牌计算机一台（酷睿双核/2G/500G/20寸液晶显示屏）

9

电子引伸计一只（北京钢院/标距为50mm,满量程变形为10mm）

10

A4幅面HP 品牌打印机一台

11

Windows7/XP中文版开放式、图示化、易操作试验软件一套（含拉伸、压缩等多种试验方法）。

▇售后服务：

1

整机保修一年。

2

产品终身维修，对用户的建议及时反馈处理。

3

设备到用户现场后，公司工程技术人员进行现场指导安装，免费调试，并对操作人员进行培训。

4

对用户服务反馈，4小时内提供问题解决方案；根据需要能够在24小时内到达用户现场。

▇制造标准：

1

本试验机依据国家标准GB/T2611-2007《试验机通用技术要求》和GB/T16491-1996《电子式万能试验机》标准制造。依据JJG139《拉力、压力和万能试验机》计量检定规程验收。
